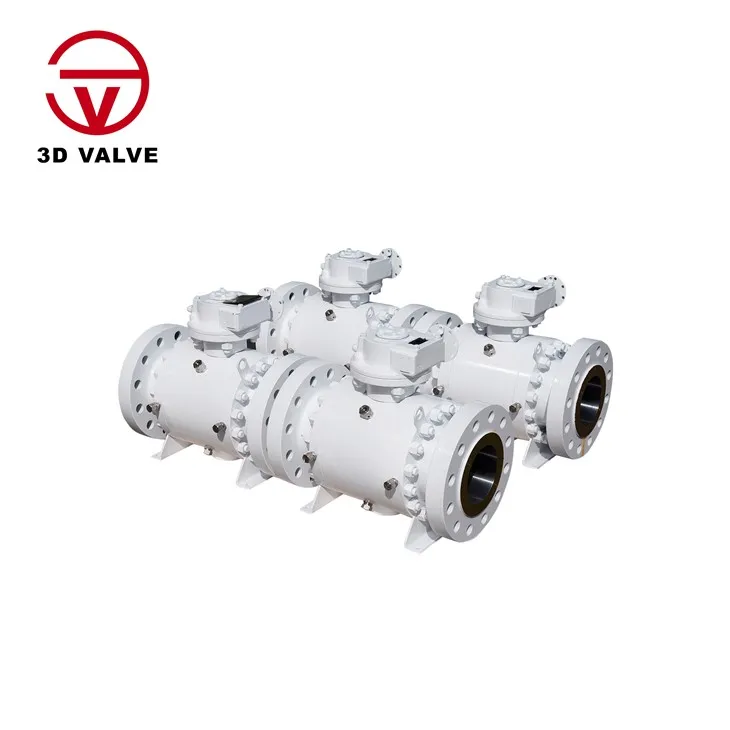

Trunniona piestiprinātais lodīšu vārsts ir augstas veiktspējas industriālais vārsts, kas īpaši paredzēts augsta spiediena un lielas diametra lietojumiem. Atšķirībā no peldošajiem vārstiem, Trunnion dizains nodrošina bumbiņas mehānisku enkuru, padarot to par ideālu izvēli kritiskiem pakalpojumiem naftas un gāzes, naftas ķīmijas un cauruļvadu sistēmās.
Vārsts ir fiksēta bumba, ko augšpusē un apakšā atbalsta truniona vārpstas, kas samazina darba griezes momentu un novērš pārmērīgu vārsta sēdekļa nodilumu. Kad pievads (manuālā svira, pārnesumkārba vai pneimatiskais\/hidraulisks) pagriež bumbu 90 grādu, plūsmas ceļš atveras vai aizveras.
Galvenās mehānisma pazīmes
· Krasta krāsa: pārklāta ar ārzonu krāsu, sapulce ISO 12944 C 5- H standarti, kas piemēroti ārzonu urbšanas platformām.
· Trunnion atbalsts: bumba ir mehāniski fiksēta, kas pēc iespējas samazina spiedienu uz sēdekli.
· Divkāršā virzuļa efekta (DPE) vieta: pieņem pašpārliecinošu dizainu, lai nodrošinātu augstspiediena drošību.
· Izsūtiet necaurlaidīgu kātu: tas var nodrošināt kāta integritāti pat ārkārtēja spiediena ietekmē.
· Fire-Safe Design: izvēles metāla sēdekļa versija atbilst API 607\/6FA standartiem.
Tehniskās specifikācijas
A. Materiālu iespējas
|
Komponents |
Pieejamie materiāli |
|
Ķermenis |
Oglekļa tērauds (ASTM A216 WCB), nerūsējošais tērauds (SS316, CF8M), duplekss (F51\/F53) |
|
Bumba |
Hroma pārklāts SS316, cieti pārklāts (WC), niķelēts |
|
Sēdekļi |
PTFE, RPTFE, PEEK, METAL (Stellite 6) |
|
Stumbrs |
Ss316, 17-4 ph, Monel |
|
Beigu savienojumi |
Atlocīts (ASME B16.5\/API 6D), muca-weld (ASME B16.25), ligzdas metinājums |
|
Pārklājums |
C 5- H Marine klases pārklājums (ISO 12944) ārzonu un šļakatu zonas izturībai |
B. Izmēra un spiediena vērtējumi
|
Lieluma diapazons |
Spiediena klase |
Temperatūras diapazons |
Standartu atbilstība |
|
2 "–48" (DN50 - DN1200) |
ASME 150# –2500# \/ API 6D |
-196 grāds līdz 550 grādiem (-321 grāds F līdz 1022 grādam F) |
API 6D, ASME B16.34, ISO 17292 |
Galvenās priekšrocības
· Augsta spiediena spēja ar zemu griezes momentu līdz ANSI 2500 #\/PN420.
· Samaziniet sēdekļa nodilumu. Trunnion atbalsts var samazināt berzi un pēc iespējas pagarināt kalpošanas laiku.
· Divvirzienu blīvēšanas DPE sēdekļus var cieši aizvērt abos plūsmas virzienos.
· Daudzfunkcionāli izpildmehānismi, kas saderīgi ar manuālajiem svirām, pārnesumu operatoriem vai automātiskajiem izpildmehānismiem.
· Droša ugunsgrēka un antistātiskas konstrukcijas blīvēšana atbilst API\/ISO drošības standartiem.
Bieži sastopamas lietojumprogrammas
1. Naftas un gāzes cauruļvadi: galveno bloku vārsti, kompresoru stacijas.
2. Naftas pārstrādes rūpnīcas un naftas ķīmijas: Augstas temperatūras ogļūdeņražu pakalpojumi.
3. Elektrostacijas: tvaika izolācija, dzesēšanas ūdens sistēmas.
4. Kriogēnās sistēmas: LNG termināļi (-196 grāda lietojumprogrammas).
5. Ūdens pārraide: Liela diametra pašvaldības cauruļvadi.
6. Jūras naftas un gāzes platformas: urbšana, cauruļvadi, jūras ūdens iesmidzināšana
Salīdzinājums ar peldošiem bumbiņas vārstiem
|
Iezīmēt |
Trunnion bumbiņas vārsts |
Peldošs bumbiņas vārsts |
|
Bumbiņas kustība |
Fiksēts ar trunjoniem |
Brīvi peldošs zem spiediena |
|
Spiediena vērtējums |
Līdz 2500# |
Parasti mazāks vai vienāds ar 600# |
|
Griezes momenta prasība |
Zemāks (ideāli piemērots lieliem izmēriem) |
Augstāks (lodīšu preses uz sēdekļiem) |
|
Maksāt |
Augstāks (sarežģīts dizains) |
Apakšējais |
|
Vislabāk |
Kritiski\/augstspiediena pakalpojumi |
Vispārējas nozīmes\/zemu izmaksu vajadzības |
Dizaina variācijas
Pilns urbums (FB): minimāls spiediena kritums cūkām cauruļvadiem.
Samazināts urbums (RB): viegls, rentabls nekritiskām plūsmām.
Dobuma atvieglojums: Sēdekļi pašpārliecinātie novērš ieslodzītos spiediena apdraudējumus.
Augšējā ieeja: ērta apkope, nenoņemot vārstu no cauruļvada.
Secinājums
Ar Trunnion piestiprinātā lodīšu vārstu uzstādīšana ir zelta standarts prasīgām rūpnieciskām lietojumiem un piedāvā nepieredzētu uzticamību augstspiediena un liela mēroga instalācijās. Jaudīgs inženierzinātņu dizains nodrošina drošību, izturību un atbilstību starptautiskajiem standartiem.
